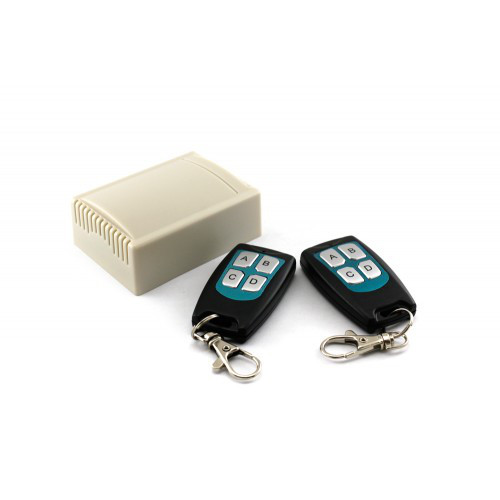

4-канальне реле для створення зручного керування освітленням, електронними дверима та воротами, двигунами, а також іншою електронікою.
На платі встановлено 4 реле SRA-12VDC-CL, потужність контактів яких розрахована на 125 В змінного струму та 14 В постійного струму.
Максимальна допустима напруга даних реле — 250/30 В, але не рекомендується довго затримувати реле в режимі утримання за надмірної напруги.
Перемикання режимів — кнопкою на платі
- Робоча напруга: 12 В
- Максимальний струм: 10 А для змінної напруги, 15 А (N/C) і 20 А (N/O) для постійного
- Кількість каналів: 4
- Кількість пультів ДК: 2
- Кількість кнопок на пульті: 4
- Можливість навчання додаткових пультів (кнопка на платі)
- Робоча частота: 315/433 МГц
- Дальність роботи пульта може досягати 200 метрів (на повністю відкритому просторі). У приміщенні результат буде набагато меншим
- Робоча температура: -40~80 °C
- Розмір реле в корпусі: 7.5 х 5.5 х 3 см
- Розмір пульта (без урахування брелока): 5.5 х 3.2 х 1.3 см
- Живлення пульта від CR2016 батареї (вже встановлене)
Режими роботи:
- Режим «утримання» — реле 1 (2, 3, 4) є в ввімкненому стані, поки утримується кнопка А (B, C, D) на брелоці.
- Режим «тригер» — реле 1 (2, 3, 4) вмикається післянатискання на кнопку А (B, C, D) і вимикається після повторного натискання на кнопку А (B, C, D).
- Режим «інтерлок» — під час натискання на кнопку А вмикається реле 4. Під час натискання на кнопку B вмикається реле 2, реле 4 — вимикається. Під час натискання на кнопку C реле 3 вмикається, реле 2 — вимикається. Під час натискання на кнопку D реле 1 вмикається, реле 3 вимикається. У разі повторного натискання на кнопку Ареле 4 вмикається, реле 1 вимикається.
- Режим «утримання + стригер» — реле 4 і 2 є у ввімкненому стані, поки втримується кнопка А і В відповідно. Реле 3 і 1 вмикаються після на кнопку C і D відповідно, вимикаються після повторного натискання на кнопку C і D.
- Режим «утримання + інтерлок» — реле 4 і 2 розміщені у ввімкненому стані, поки втримується кнопка А і В відповідно. Кнопка C вмикає реле 3 і вимикає реле 1. Кнопка D вмикає реле 1 і вимикає реле 3.
- Режим «тригер + інтерлок» — реле 4 і 2 вмикаються кнопками A і B відповідно, вимикаються кнопками A і B відповідно. Кнопка C вмикає реле 3 і вимикає реле 1. Кнопка D вмикає реле 1 і вимикає реле 3.
- Режим «інтерлок + інтерлок» — кнопка А вмикає реле 4 і вимикає реле 2. Кнопка B вмикає реле 2 і вимикає реле 4. Кнопка C вмикає реле 3 і вимикає реле 1. Кнопка D вмикає реле 1 і вимикає реле 3.
Встановлення режиму роботи та підв'язування брелока
- Для вибору режиму «утримання» натисніть кнопку програмування на приймачі 1 раз. Після того, як індикаторний світлодіод загориться, натисніть кнопку А на брелоці, після чого індикатор блимне тричі та згасне. Режим встановлений і брелок збережений у пам'яті приймача.
- Для вибору режиму «тригер» натисніть кнопку програмування на приймачі двічі. Після того, як індикаторний світлодіод загориться, натисніть кнопку А на брелоці, після чого індикатор блимне тричі та згасне. Режим встановлений і брелок збережений у пам'яті приймача.
- Для вибору режиму «інтерлок» натисніть кнопку програмування на приймачі тричі. Після того, як індикаторний світлодіод загориться, натисніть кнопку А на брелоці, після чого індикатор блимне тричі та згасне. Режим встановлений і брелок збережений у пам'яті приймача.
- Для вибору режиму «утримання + стригер» натисніть кнопку програмування на приймачі 4 рази. Після того, як індикаторний світлодіод загориться, натисніть
- кнопку А на брелоці, після чого індикатор блимне тричі і згасне. Режим встановлений і брелок збережений у пам'яті приймача.
- Для вибору режиму «утримання + інтерлок» натисніть кнопку програмування на приймачі 5 разів. Після того, як індикаторний світлодіод загориться, натисніть кнопку А на брелоці, після чого індикатор блимне тричі та згасне. Режим встановлений і брелок збережений у пам'яті приймача.
- Для вибору режиму «тригер + інтерлок» натисніть кнопку програмування на приймачі 6 разів. Після того, як індикаторний світлодіод загориться, натисніть кнопку А на брелоці, після чого індикатор блимне тричі та згасне. Режим встановлений і брелок збережений у пам'яті приймача.
- Для вибору режиму «інтерлок + Інтерлок» натисніть кнопку програмування на приймачі 7 разів. Після того, як індикаторний світлодіод загориться, натисніть кнопку А на брелоці, після чого індикатор блимне тричі та згасне. Режим встановлений і брелок збережений у пам'яті приймача.
Стирання бази брелоків
Для стирання бази брелоків із пам'яті приймача потрібно натиснути кнопку програмування 8 разів, після чого індикаторний світлодіод блимне тричі, і база буде видалена.
Основні | |
---|---|
Стан | Новий |
Країна виробник | Китай |
Користувацькі характеристики | |
Гарантія | 1 міс. |
- Ціна: 550 ₴
