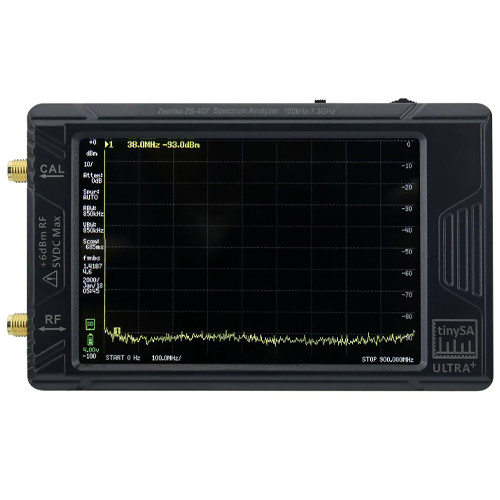

Аналізатор спектру радіочастот TinySA Ultra Plus ZS-407 100 кГц - 7,3 ГГц (007567)

Характеристики аналізатора спектра:

• Частотний діапазон: від 100 кГц до 900 МГц у звичайному режимі та до 7.3 ГГц у режимі Ultra
• Вхідний опір: 50 Ом (коли атенюатор входить на 10 дБ або більше)
• Регульований ручний або автоматичний вхідний атенюатор сигналів із діапазоном від 0 до 31 дБ із кроком 1 дБ
• Максимальний вхідний рівень сигналів +10 дБм із вимкненим атенюатором
• Максимальний короткочасний рівень: +20 дБм з увімкненим атенюатором 30 дБм
• Рекомендована максимальна вхідна потужність: +5 дБм з атенюатором, що працює в автоматичному режимі
• Точка компресії в 1 дБ на -1дБм з вимкненим атенюатором
• Роздільна здатність детектора потужності: 0.5 дБ (лінійність залежно від частоти +/-2 дБ)
• Абсолютна точність детектора рівня потужності після калібрування: +/-2 дБ
• Вбудований МШУ на 20 дБ LNA з рівнем шуму 5 дБ
• Найнижчий помітніший сигнал без LNA на частоті 30 МГц у разі використання смуги пропускання з роздільною здатністю 30 кГц -102 дБм
• Найнижчий помітніший сигнал з LNA на частоті 30 МГц під час використання смуги пропускання роздільної здатності 200 Гц-145 дБм
• Фазовий шум — 90 дБ/Гц на зміщенні 100 кГц і -120 дб/Гц на зміщення 1 МГц
• Динамічний діапазон під час використання смуги пропускання з роздільною здатністю 30 кГц 70 дБ
• Роздільні фільтри: 0.2, 1, 3, 10, 30, 100, 300, 600 і 850 кГц
• Роздільна здатність сканування: 51, 101, 145, 290 або 450 точок
• Швидкість сканування: понад 1000 точок на секунду
• Вихід на навушники для прослуховування демодульованого сигналу

Характеристики генератора сигналів:

• Синусоїдний сигнал із рівнем гармонік менш ніж -40 Дб у діапазоні від 100 кГц до 900 МГц, прямокутної форми — до 6.3 ГГц
• Рівень вихідного сигналу з кроком 1 дБ: в діапазоні від -113 дБм до -18 дБм
• Точність вихідного рівня +/- 2 дБ до 800 МГц у діапазоні від -72 дБм до -18 дБм, менша точність нижча за -72 дБм, менша точність нижча за -110 дБм
• Діапазон частот від 44 Гц до 800 МГц
• Окремі параметри за модулювальним сигналом для AM і FM від 50 Гц до 5 кГц (AM) або 1 кГц (FM) або режим ГКЧ у вибраному діапазоні
• Глибина модуляції AM від 10% до 100%
• Девізація частоти FM від 1 кГц до 300 кГц
• Калібрувальний генератор: генератор меандра з рівнем виходу — 35.6 дБм. Під'єднується до виходу CAL. Частоти фіксовані 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц

• Сенсорний резистивний кольоровий дисплей, діагоналлю 4|
• Роз'єм для карт пам'яті MicroSD
• Вбудований акумулятор ємністю 5000 мА·год. Заряджання через роз'єм USB Type-C
• Матеріал корпусу: пластик
• Розміри: 11.5 x 7.2 x 2.3 см
• Вага комплекту: 360 г
• Комплектація: векторний аналізатор TinySA Ultra, телескопічна SMA-антена, два SMA-кабелі, кабель USB Type-C, пластиковий стилус.
