Конструктор СОБЕРІ САМ генератор сигналу XR2206 1Гц-1МГц (006433)

240 ₴

  • Готово до відправки
  • Код: 006433

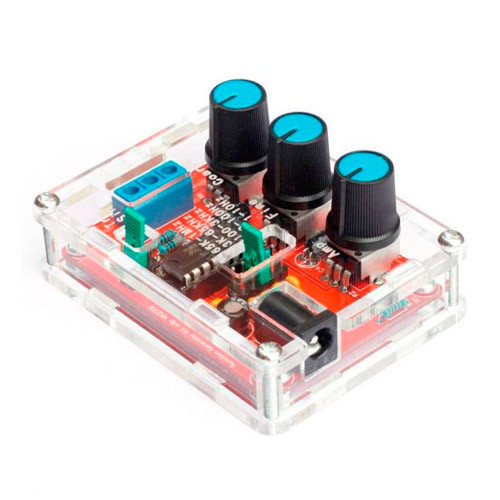

Конструктор СОБЕРІ САМ генератор сигналу XR2206 1Гц-1МГц (006433)
Конструктор СОБЕРІ САМ генератор сигналу XR2206 1Гц-1МГц (006433)Готово до відправки
240 ₴
+380 (96) 800-86-99
Оператор
  • +380 (66) 800-86-99
    Оператор
  • +380 (66) 800-86-99
    Signal месенджер
+380 (96) 800-86-99
Оператор
  • +380 (66) 800-86-99
    Оператор
  • +380 (66) 800-86-99
    Signal месенджер
повернення товару протягом 14 днів за рахунок покупця

Набір для складання аналогового функціонального генератора, на схемі XR2206, синусоїдальних, трикутних і прямокутних сигналів із регулюванням частоти в діапазоні від 1 Гц до 1 МГц. Застосовується в радіоаматорській практиці.

Настроювання частоти здійснюється двома резисторами та джампером вибору діапазону частот (1-10 Гц/10-100 Гц/100 Гц-3 кГц/3-65 кГц/65 кГц-1Гц).

  • Діапазон частот: 1 Гц – 1 МГц
  • Напруга живлення: 9-12 В (DC)
  • Вихідний опір: 600 Ом +10%
  • Синусоїдний сигнал:
    • Амплітуда: 0-3 В за 9 В
    • Спотворення: <1% (за 1 кГц)
    • Нерівномірність: + 0.05 дБ 1 Гц-100 кГц
  • Прямокутний сигнал:
    • Амплітуда: 8 В (без навантаження) за 9 В DC вхід
    • Час підіймання: <50 нс (за 1 кГц)
    • Час падіння: <30 нс (за 1 кГц)
    • Асиметрія: <5% (за 1 кГц)
  • Трикутний сигнал:
    • Амплітуда: 0-3 В за 9 В
    • Нелінійність: <1% (до 100 кГц)
  • Складається з:
    • Друкована плата генератора
    • Мікросхема XR2206
    • Роз'єм живлення DC Jack
    • Резистори: 5.1K (3 шт.), 1К, 330
    • Конденсатори: 10 мкФ 25 В (2 шт.), 100 мкФ 16 В
    • Джампера (2 шт.)
    • Неполярні конденсатори: 101, 104, 105, 222, 473
    • Змінні резистори з ручками (3 шт.)
    • Акриловий корпус із кріпленням
    • Інструкція англійською мовою

Інформація для замовлення
  • Ціна: 240 ₴
