Осцилограф FNIRSI 1013D 2 кан 100 МГц 1 ГС/с (006128)

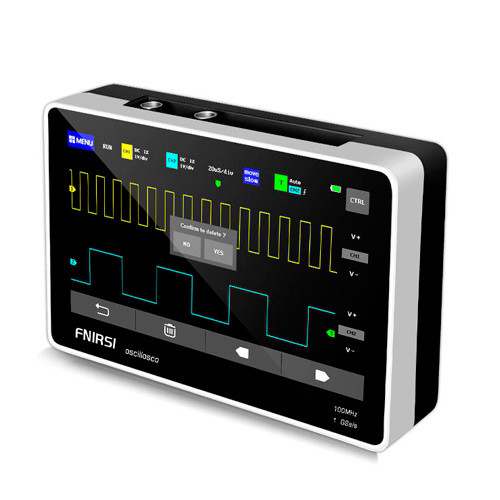

Портативний двоканальний планшетний осциллограф із великим сенсорним 7" РК-дисплеєм. Корпус обладнаний висувною підставкою-ніжкою для зручного розміщення й подальшої експлуатації. Вгорі корпусу розміщені 2 роз'єми для щупів, контакт генератора 1 кГц, пара індикаторів, роз'єм Type-C для заряджання та синхронізації з ПК і кнопка увімкнення з фіксатором.

Кожен канал осцилографа має своє меню, у якому можна його ввімкнути або вимкнути, активувати FFT, вибрати режим AC/DC і ділитель щупа. Регулювання розгортки по вертикалі відбувається після натискання кнопки CTRL. Також є можливість увімкнення до 12 параметрів для виведення на екран.

Функції

• Lissajous для визначення амплітуди, частоти та фазового контрасту двох груп сигналу
• FFT для аналізу спектральних характеристик сигналу
• Roll для зображення режиму сканування
• Автоматичне вимірювання

• Аналогова смуга пропускання: 100 МГц
• Частота дискретизації: 1 ГВиб/с, 1Х = 5 МГц, 10Х = 100 МГц
• Глибина записування: 240 Кб
• Діапазон вимірювання напруги: ± 40 В (щуп x1); ± 400 В (щуп x10)
• Канали: AC, DC
• Вхідний опір: 1 МОм
• Коефіцієнт розгортання: 10 нс — 50 с
• Вертикальна розвертка: 50 мВ/дів — 500 В/дів
• Час наростання: <3 нс
• Вертикальна роздільна здатність: 8 бітів
• Точність напруги: ± 2%
• Точність частоти: ± 0.01%
• Режим синхронізації: одиничний, нормальний, автоматичний
• Режим тригера: підйом/падання
• Вимірювання: VPP, VP, Vmax, Vmin, Vavg, Vrms, часті, Duty +, Duty-, Time +, Time-, Period
• Курсорні виміри: XY, тригер Y
• Пам'ять: 8 Гб із можливістю збереження у внутрішній пам'яті до 1000 форм сигналів і 1000 знімків екрана
• Керування: сенсорний екран і жести
• Розширення РК-дисплея: 800х480
• Вбудований літієвий акумулятор 6000 мА·год, 4 години безперервної роботи
• Матеріал: ударостійкий пластик
• Розмір: 18 x 12 x 3.8 см
• Вага осцилографа: 590 г

Комплектація: осциллограф FNIRSI-1013D, 2 щупи P100 з роздільниками 1:10, кабель USB — Type-C довжиною 145 см, мережевий адаптер 5 В 1 А, викрутка, інструкція англійською мовою.
