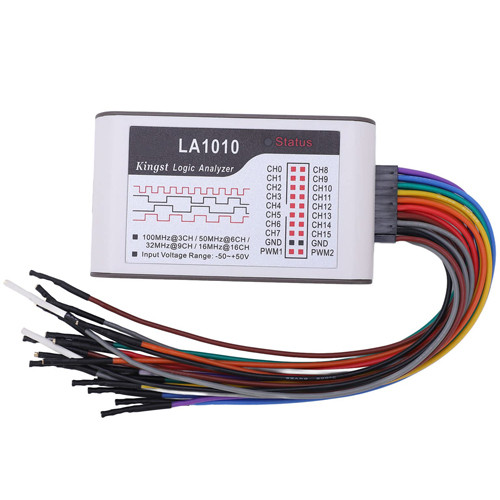

Логічний аналізатор Kingst LA1010 16-кан 100МГц (001216)

Kingst LA1010 — високопродуктивний логічний аналізатор, який має 16 вхідних каналів і частоту вибірки до 100 МГц. Пристрій підтримує велику кількість стандартних протоколів і може використовуватися для аналізу та тестування, розроблення та налагодження багатьох цифрових систем (ARM/MCU/FPGA тощо), програм а також моніторингу та запису цифрових сигналів.

Посилання на завантаження ПЗ

Характеристики входу:

• Кількість каналів: 16
• Максимальна частота дискретизації:
• 100 МГц — 3 канали
• 50 МГц — 6 каналів
• 32 МГц — 9 каналів
• 6 МГц — 16 каналів
• Пропускна здатність: 20 МГц
• Мінімальна ширина імпульсу: 20 нс
• Діапазон вхідної напруги: від -50 до +50 В
• Вхідний опір: 220 КОм
• Ємність: 12 ПФ
• Настроюваний рівень тригера: від -4 до +4 В (крок: 0.01 В)

Характеристики ШІМ-виходу:

• Кількість каналів: 2
• Діапазон частот: від 0.1 до 10 МГц
• Крок настроювання частоти ШІМ-генератора: 10 нс
• Крок настроювання ширини імпульсу ШІМ-генератора: 10 нс
• Вихідна напруга: 3.3 В
• Вихідний опір ШІМ: 50 Ом

• Підтримувані протоколи: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1, PS/2, NEC Infraed, Parallel і ін.
• Живлення: через роз'єм USB-B
• Розміри: 9.5 x 5.5 x 2.3 см
• Вага комплекту: 400 г
• Комплектація: аналізатор Kingst LA1010, з'єднувальні дроти, кабель USB-A — USB-B, кольорові кліпси для захоплення дротів у кількості 20 шт., а також інструкція англійською та китайською мовами.
